​Raise3D 疑難排除指南

第三篇 Pro2 噴頭模組安裝流程與說明

▋ 步驟1. 降低Pro2 3D列印平台。

使用列印機搭載的觸控式螢幕降低Z軸平台。

此功能可在「Utilities」頁面中找到降低平台直到有足夠的高度能方便地操作工具(約5~12英吋)

▋ 步驟2. 退料。

在「Utilities」頁面中,確認溫度是否已調整至適合的數值,Raise3D PLA適用溫度為215℃。
若有需要,可使用箭頭按鈕調整溫度。確定後點選「退料」按鈕。3D列印機將開始加熱至指定溫度。
待升溫完成,再一次點選「退料」按鈕,取出線材。

▋ 步驟3. 降溫。

開啟主頁面,點選噴嘴溫度。在新視窗中,將溫度設定為 0 後點選 OK。為兩個噴嘴執行此操作。
待元件完全冷卻後再繼續下個步驟。當擠出機與環境溫度一致時,關閉列印機的電源。

▋ 步驟4. 卸下冷卻風扇。

用2.5mm 六角扳手卸下冷卻風扇的兩個固定螺絲釘。

▋ 步驟5. 卸下噴頭模組。

鬆開加熱塊內的4顆固定螺絲釘,讓噴頭模組與導線分離。

鬆開固定螺絲釘,讓噴頭模組與機體分離。
從加熱塊中取出加熱棒和熱電偶導線,便可完全卸下噴頭模組。

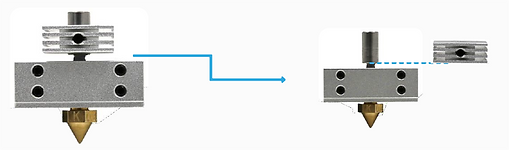

為了完整替換噴頭模組,請再次確認是否已正確調整新噴頭模組。散熱器底部應與較大圓筒的底部齊平。

▋ 步驟6. 檢查更換噴頭模組。

如果散熱器位置不正確,請參閱噴嘴更換文件以取得更多說明。

▋ 步驟7. 接線。

將加熱棒(紅線)插入加熱塊底部的孔隙,使其達到噴頭模組的另一端,並使用兩個固定螺絲釘固定到位。
將銀色熱電偶插入加熱塊上方的孔隙,用兩個螺絲釘使其固定到位。

▋ 步驟8. 安裝熱端

插入噴頭模組並將其向上推。
鎖緊固定螺絲釘,確保牢固。

如果要替換多個噴頭,請在執行對齊作業之前,使用第二個噴頭重複步驟4~步驟8

▋ 步驟9. 調整另一個噴頭。

用2.5mm 六角扳手鬆開紅色標記的固定螺絲釘。
插入噴頭並將其向上推。鎖緊固定螺絲釘,確保牢固。

▋ 步驟10. 平台定位。

以逆時針方向旋轉,鬆開Z拇指螺絲。啟動列印機電源。

冷卻風扇在這個階段將不受影響,在風扇的旋轉部件周圍操作時請格外小心。

在觸控式螢幕的主頁面選取左噴嘴,然後將溫度設定為180。
這將確保左噴嘴的啟用並使其處於適當位置。
在「Utilities」頁面,點選「Z軸回歸」將平台移至初始位置。

▋ 步驟11. 擠出機定位。

點選「停用馬達」中止馬達的作動,您就可以不受限制地以手重新置放擠出機。

沿著圓桿,將擠出機頭移動至中心位置。

當您在物理性移動擠出機時,請以擠出機頭的上端進行所有移動,避免接觸下端的高溫部件。

▋ 步驟12. 左噴嘴校正

選取左噴嘴的圖示,接著點選向下箭頭確保左噴嘴已啟用。

使用列印機工具組中的厚薄規,將其放置在左噴嘴下方。
旋轉範例圖中的拇指螺絲,以調整噴嘴高度。請勿調整小的側邊螺絲。
將Z軸歸位,然後使用厚薄規驗證新的高度。
請以逐漸增量的方式調整高度,直到達成您預期的結果。
每一次調整旋鈕,都需要進行歸位。
歸位後將無法看出調整結果。

▋ 步驟13. 右噴嘴校正

在繼續右噴嘴的校正之前,請確認左噴嘴和平台已在適當的位置。
在主頁面上將右噴嘴加熱至180℃,點選圖示啟用右噴嘴。
一旦噴嘴啟用後,將溫度設置為0,待完全冷卻後繼續下一個步驟。

待噴頭模組完全冷卻後,將厚薄規插入右噴嘴下方,確認合適的高度。
若是需要進一步調整噴嘴,請鬆開固定螺絲,然後手動移動熱端,直到熱端能與厚薄規接觸。

不要調整平台高度。調整平台高度將影響左噴嘴,導致您需要從步驟9開始重新校正。

最後,鎖緊螺絲以固定位置。

當噴嘴高度校正完成後,請關閉設備電源並重新裝上冷卻風扇。
