IdaeMaker 切層軟體使用手冊

IdeaMaker 基礎操作說明(Pro2)

​​目錄:

開始列印

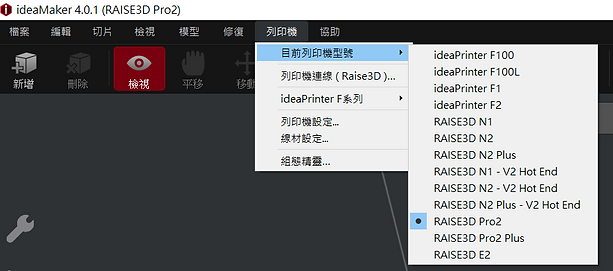

1.初次使用 ideaMaker 時,需要先設定所使用的機型

設定完成後,程式會自動調整列印空間,及各列印的原廠設定參數,供使用者快速上手。設定方式如圖所示,本說明書以 Raise3D Por2作演示,使用者依購入機型設定即可。

ideaMaker使用說明 (13).png

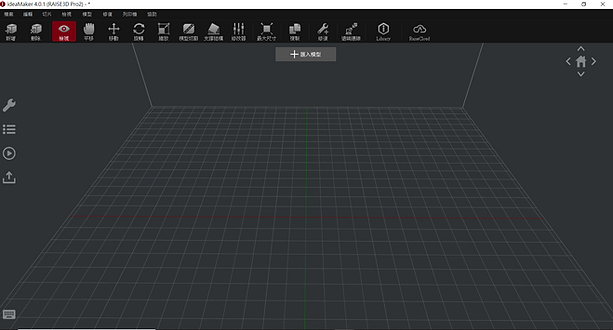

2.設定完成後即會看到畫面中的列印區域大小依照機型實際能使用的大小改變

如下圖網格部份為列印底板大小。

ideaMaker使用說明 (14).png

3.點選上方 +匯入模型

ideaMaker使用說明 (15).png

即可添加模型,如圖可以選擇所需列印的模型。

4. 檔案匯入後就會看到模型出現列印底板正中間。

可以觀察右下方模型數據,其中非流形邊緣及錯誤的法線方向,可能會造成切層錯誤,修復辦法請見後面 5-3。

ideaMaker使用說明 (17).png

5.可以用上方工具列為模型的擺放位置、擺放角度、大小縮放、基本模型分割、支撐生成。

以下將介紹各工具使用方法。

I.  模型擺放:

使用上方移動工具,點選需移動的模型(選種模型以深紅色表示,未選擇模型以白色表示。)可以使用中央三軸座標做三軸向的移動,或使用左側工具列使用參數調整模型位置。

如果僅有一個模型可以直接使用左側工具列的置中,置中模型;如果有多個模型則可使用自動擺放所有模型。

II.  旋轉工具:

旋轉工具可以讓模型沿三軸旋轉,可以使用中央三軸向旋轉模型,也可以使用左側工具列輸入數值
或使用右邊按鈕一次轉向 90°。

III.  縮放功能:

可以直接透過圖像三軸記號調整模型大小,也可透過左側工具列輸入數值進行調整。


(注意:如果需要單向放大,須關閉下方等比例縮放。)

IV.  模型切割:

模型切割功能提供使用者基本的模型修改工具,中央藍色平面為切割面,可使用中央三軸向標記調整切割平面位置,或直接使用左側工具列,輸入數值進行調整。


(注意:如果需要進行較精細的分割或模型細節較多,建議使用專業 CAD 程式進行切割,避免模型問題。)

V.  支撐結構:

ideaMaker 提供自動支撐生成及手動支撐編輯,將模型依照設想的方式擺放好後,可以預先在未切層之前,進行支撐的生成及編輯。

點選<自動生成支撐>程式將自動計算支撐方式,添加的支撐以黃色表示,如下圖所示。

選擇左方工具列,可以手動新增或刪除支撐結構。

VI.  最大尺寸:

直接將模型放大到 3D 列印機可列印的最大尺寸。

VII. 複製:

複製所選擇的模型。

VIII. 修復:

如右下角的模型有顯示錯誤,模型有非流形邊緣或錯誤的法線方向,可以使用此功能修復模型。


(注意:如果修復後模型依然有問題,可以回到 CAD 程式內修改,主要需注意模型不能有非實體的表面或線條。
