ExScan後處理功能說明(v3.6)

當3D掃描完成之後會需要將掃描得到的點資料進行封裝。封裝完成後即進入後處理功能。ExScan後處理功能包括,補洞、銳化、平滑化、簡化等功能。

本篇將針對常用的功能進行說明。

210606_Exscan後處理功能(補洞) (1).png

模型封裝

掃描的原始檔為點雲資料(.asc格式),一般的繪圖軟體無法處理,需要將其轉換為三角網格面,點選工具列中的封閉模型將目前的點資料封裝成三角網格面,即.stl格式。掃描完成後點擊模型封裝將點雲資料封裝後即進入後處理功能。

210606_Exscan後處理功能(補洞) (3).png

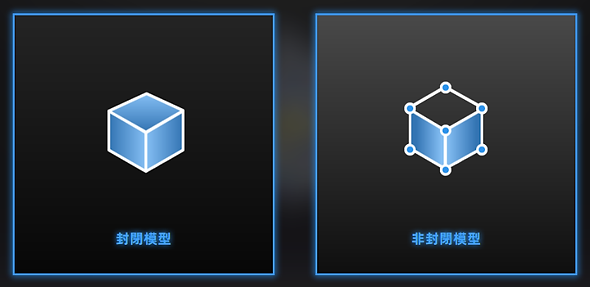

封閉模型分封閉及非封閉模型兩種,請選擇需要的模式進行封裝。點選後系統會開始運算,需稍微等候。一般來說後續應用主要在數位雕刻軟體進行時較常使用封閉封裝;逆向工程因為需求的精準度高,封閉模型可能影響鋪圖時的判斷,一般多選擇非封閉封裝。

封閉封裝

210606_Exscan後處理功能(補洞) (4).png

所有的洞都會被補上,可將模型直接3D列印。

非封閉封裝

210606_Exscan後處理功能(補洞) (5).png

保留掃描時沒掃到形成破洞的區域,一般逆向工程較常使用此功能。物體表面呈現藍色,物體內面顯示為黃色。

封裝完成效果

補洞 (非封閉封裝時才可使用)

3D掃描若是光打不到的地方則掃不到資料,例如內部結構、深溝、深孔等。沒掃到的地方因為沒有資料而呈現破洞的狀態,為方便接下來的處理,一般會將需要的地方進行補洞。ExScan掃描軟體的補洞功能分為「標誌點補洞」、「手動補洞」、「自動補洞」三種方式,以下逐一說明差異。

標誌點補洞

210606_Exscan後處理功能(補洞) (12).png

標誌點補洞:點擊跳出補洞窗格。

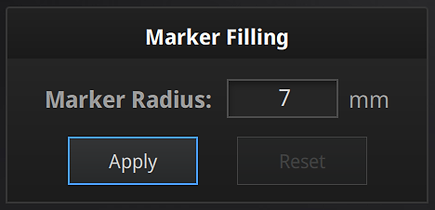

點擊手動補洞後畫面左上角顯示手動補洞的窗格,再次點擊關閉窗格。系統會自動判斷為標誌點的破洞進行修補。輸入標誌點半徑大小,小於這個值的標誌點破洞將全部修補,建議使用預設值即可。

210606_Exscan後處理功能(補洞) (7).png

點選應用按鈕後套用編輯回到編輯頁面。點選取消則可取消補洞後的效果。

標誌點補洞前

210606_Exscan後處理功能(補洞) (8).png

標誌點補洞後

210606_Exscan後處理功能(補洞) (9).png

手動補洞

210606_Exscan後處理功能(補洞) (10).png

手動補洞:點擊後顯示窗格。

點擊手動補洞後畫面左上角顯示手動補洞的窗格,再次點擊關閉窗格。當手動補洞功能啟動的時候破洞的邊緣以綠色呈現,選取中的破洞則以紅色呈現。

補洞方式「曲率」、「接線」、「切面」三種。請選擇其中一種進行補洞。點擊取消可以將以修補的部分取消。

210606_Exscan後處理功能(補洞) (11).png

三種補洞差異:

・曲率:效果較為圓弧。

・接線:效果稍微圓弧。

・切線:切齊平整。

自動補洞

210606_Exscan後處理功能(補洞) (12).png

自動補洞:根據輸入的值進行補洞。

點擊自動補洞後畫面左上角顯示自動補洞的窗格,再次點擊關閉窗格。

210606_Exscan後處理功能(補洞) (13).png

補洞方式「曲率」、「接線」、「切面」三種,請選擇其中一種進行補洞。輸入「圓周長」值後所有小於這個圓周長的破洞都會自動修補,建議輸入100mm。點選應用按鈕後確定編輯完成,點選重置按鈕可以回復到補洞之前狀態。

平滑化

3D掃描由於物件的表面材質、光的反射等因素有時候掃描檔案的表面會呈現較粗糙的狀態,這時可以使用平滑化功能將掃描檔案的表面雜訊、凹凸等進行平滑處理。

210618_Exscan後處理功能 (1).png

平滑化:掃描檔案整體平滑化。

點選平滑化按鈕後畫面左上角跳出下圖平滑化窗格,再次點擊關閉窗格。

210618_Exscan後處理功能 (2).png

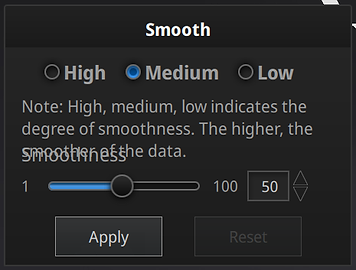

平滑化窗格

預設有高(85%)、中(50%)、低(15%)三種選項,或輸入1-100的數值。點選應用按鈕後即產生平滑化效果,點選重置鈕返回平滑之前狀態,點選2次應用則進行2次平滑化。平滑化功能雖能將表面進行平整度優化,但同時原本檔案存在的細節也會因此模糊,建議視需求使用。點選應用按鈕後確定編輯完成,點選重置按鈕可以回復到補洞之前狀態。下圖為平滑化效果。

​原始數據

銳利化

由於3D掃描是以大量的點將立體資訊還原,物件大小與解析度高低會使邊角呈現圓弧狀,銳利化功能可以自動將邊角的銳利度提升。

210618_Exscan後處理功能 (7).png

銳利化:掃描檔案整體銳利化。

點擊銳利化按鈕後畫面左上角顯示銳利化窗格,再次點擊關閉窗格。

210618_Exscan後處理功能 (8).png

銳利化窗格

選擇高、中、低進行銳利化處理後點選應用按鈕確認銳利化效果,點選確認編輯完成,點選重置按鈕可以回復到銳利化之前狀態。下圖為銳利化效果。

​原始數據

-   End   -
