Pro3 系列 – 列印指南手冊
Pro3 如何清理堵料/堵噴嘴
工具
① 1.5mm 內六角扳手
② 鑷子
③ 1.5mm白鐵棒
④ 尖嘴鉗
⑤ 扭力扳手（8mm套筒）
.jpg)
.jpg)
.png){kind=small}
.png)
導致堵料的可能原因包括：
1. 列印時，進料機構的溫度不夠導致線材無法完全熔化。
2. 加熱過久導致線材在噴嘴內碳化，堵住進料機構和噴嘴。
3. 噴嘴溫度太高導致材料在喉管處熔化，堵住噴嘴。
4. 喉管發生漏料。
5. 第一層與列印底板距離過近。
6. 線材品質差，線材內雜質較多，或者線材線團纏繞在一起。
7. 線材直徑不一致，誤差超過 +/- 0.03mm。
8. 線材沒有充分乾燥，尤其需要注意尼龍之類的易潮濕線材。
9. 線材存放時間過久，線材會變脆且容易乾裂。
10. 線材剛性不足，容易堵在進料機構齒輪處。
11. 喉管散熱風扇異常，導致線材軟化在喉管處，導致堵頭。
步驟 1 : 如果列印過程中或者進料中發現 "堵料"， 先嘗試提高進料溫度後，再次進料。
將線材向下推，嘗試將線材推出 。
1、如果 列印過程中或者 進料中 發現 堵料， 先嘗試提高進料溫度後再次 進料。 用手將 線材 向下推，嘗試將線材推出。
1）進入 〝機器控制〞進入機器控制頁。
2）提高加料 溫度 。 例如此時左邊 Raise3D Premium高級 PLA 線材 的加料溫度為 215 ℃，您可以將加料溫度設置為 220- 230 ℃ 之間 。
.png)
3）等待列印機達到目標溫度後點擊“進料”。 按照螢幕上的操作再次進料。
4）用手將線材向下推，嘗試將線材推出列 印機 。
結論：
1. 嘗試向下推線材幾分鐘，觀察出料狀態。如果線材能夠正常被推出，開始列印測試查看堵料問題是否複現。
2. 如果線材無法被推出，請移步至步驟2。
步驟 2 : 嘗試退料，觀察能否正常退料。
結論：
1. 如果能夠成功退出線材，移步至步驟2.1。
2. 如果無法退出線材，移步至步驟3。
步驟 2.1 : 加熱噴嘴，使用白鐵棒清理進料機構。
1.在首頁將噴頭溫度提高為材料建議溫度。
2. 噴嘴達到目標溫度後，用白鐵棒插入進料孔清理進料機構，直至聽到白鐵棒與噴嘴發出金屬碰撞聲。
.jpg)
結論：
1. 如果聽見金屬碰撞聲，說明已經清理完畢。重新進料查看線材能否正常被擠出。如果線材能被正常擠出，重新開始列印測試，查看問題是否複現。
2. 如果沒有聽見金屬碰撞聲，也沒有材料被擠出，說明堵料沒有被清理乾淨。移步至步驟2.1.1
步驟2.1.1：用白鐵棒插入進料孔中，確認堵料的位置，根據堵料位置逐一清理。

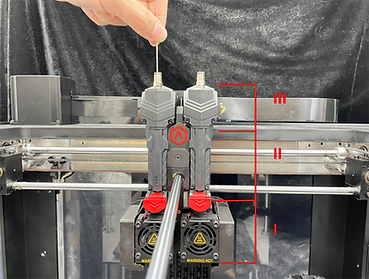

1. 將白鐵棒插入進料口，根據下圖確認白鐵棒的末端到達的位置。用手指捏住白鐵棒位置抽出來比對一下，確認鐵絲卡在哪一個高度
%E6%8B%B7%E8%B2%9D.png)
1. 如果白鐵棒堵在 I段位置，執行步驟5。
2. 如果白鐵棒堵在II段位置，執行步驟3。
3. 如果白鐵棒堵在III段位置，執行步驟4。
4. 若有材料出來被擠出來，完全擠出後，就可以再執行進料的步驟。
步驟3
1. 用1.5mm的內六角扳手拆下進料機構蓋子上4顆螺絲，然後移除前蓋，觀察線材是否卡進料機構中。
-01.png)
.jpg)
2. 如果線材堆積在齒輪處，剪斷紅圈處的線材，嘗試從此處將上段線材抽出，若是此段抽不出來，請到步驟4。
用鑷子清理此處堵塞的線材。如果線材無法抽出，檢查鐵氟龍白管，觀察是否有線材熔積在軟管內部。如果有，使用白鐵棒將線材鑽出；若無法將線材鑽出，建議聯繫售後服務更換新的鐵氟龍管。
.png)
結論：
1. 如果上下段的線材全部能夠抽出，回到步驟2.1白鐵棒測試。
2. 如果線材抽不出來，執行步驟4。
步驟4：檢查線材卡在什麼位置並且清理線材。
1. 檢查線材卡在什麼位置。
2. 如果線材無法從III位置抽出，使用尖嘴鉗將快速接頭拆下。然後將進料管取出。使用白鐵棒將熔積的線材推出。若無法取出剩餘的線材，建議更換新的進料管。
2.jpg)
步驟5：如果線材堵在 I 位置
1. 確認噴嘴溫度 視線材建議溫度，嘗試將線材抽出，若是能抽的出來，執行步驟2.1，白鐵棒測試剩餘堵料。
如果無法抽出，卸下快拆噴頭總成。
2. 將噴頭總成上的兩個1.5mm螺絲鬆開，觀察兩個部件的連接處是否有材料卡在上面，用白鐵棒戳進孔看看管道是否暢通。
.png)
.png)
3. 若堵頭卡在加熱塊: 將噴頭總成的正面風扇四個螺絲拆開，翻到背面，將感溫棒及加熱棒的接頭小心地拆開。
.png)
4. 用1.5mm內六角扳 手將正面風扇內兩個止付螺絲鬆開一些，即可將熱端總成分開。
.png)
%E6%8B%B7%E8%B2%9D.png)
用白鐵棒確認卸下的部件，管道是否暢通，若是確認到是左邊的熱端總成卡料，請更換熱端總成。
.png)
注意：
安裝風扇回去時，風扇的連接線要卡在凹槽裡，以免擠壓風扇線造成短路。
.png)
驗證列印機能否正常執行
1. 確保您的列印機已經載入2捲 Raise3D Premium PLA 線材，並且能夠正常擠出線材。
2. 執行 5步驟 偏移值校準，校正噴嘴高度和偏移值。檢查列印機是否能夠正常列印。選擇3D列印機螢幕左上角的“設定”圖示，進入設置介面。然後進入“本機設置”> “維護”> “偏移值校準”。
3. 確認您的列印機已經滿足螢幕上的所有要求，然後選擇“開始”。進入 5步驟 偏移值校準介面，
依次執行每個步驟。
延伸閱讀: Pro3 如何校準噴嘴高度
.png)
4. 檢查列印機在列印的過程中是否堵料或溢料。請根據此教學重新清理堵料及確認零件是否有鎖緊。
-- End --
