ExScan座標對齊功能說明(V3.6)

逆向工程第一步:對齊世界座標

剛完成3D掃描的檔案與世界座標不是對齊的,沒有對齊的檔案處理起來相當的麻煩,直接將檔案輸出到建模軟體裡會發生掃描檔案飄在立體空間某一處的狀況。因此在進行逆向工程時第一步是將掃描物件的座標系與世界座標進行對齊。在對齊前會需要在掃描物件上創建幾個特徵,利用這些特徵來跟世界座標做對齊,以下說明對齊流程。

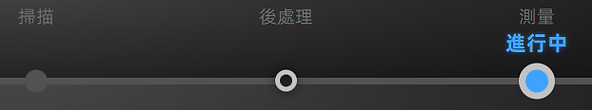

ExScan量測功能 (1).png

模型封裝

掃描完成後點擊模型封裝後即可選擇進入測量功能。ExScan測量功能包括「創建特徵」、「對齊」、「測量」等功能,本篇將針對 “如何座標對齊”進行說明。

創建特徵

創建特徵是與對齊功能搭配使用,對齊前會需要創建特徵,利用創建出來的特徵來跟世界座標做約束。有「點」、「線」、「面」三種,選取其中一種在掃描物件的表面上生成特徵。

創建特徵功能:點擊後創建特徵,再次點擊關閉。

點選工具列中創建特徵功能,此時畫面左上角會跳出創建特徵視窗。按照順序由左至右創建點、線、面,三種特徵。創建方式三種特徵略有不同,以下為一般常用的方式。

  • ​創建「點」

於掃描物件表面滑鼠左鍵選取點。此點可約束為世界座標原點(0,0,0)點,可視個人製圖習慣點選適當的位置。

ExScan 對齊 (3).png
  • ​創建「線」

選擇掃描物件表面上的2個點後生成線,特徵線可約束為X軸或Y軸。

ExScan 對齊 (4).png
  • ​創建「面」

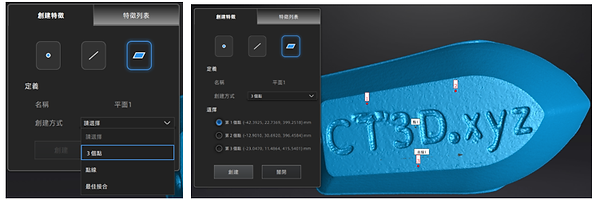

選擇掃描物件表面的3個不為一直線的點,特徵面一般約束XY平面。

ExScan 對齊 (5).png

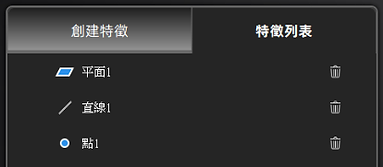

創建完成後可在特徵列表內確認已創建的特徵。

ExScan 對齊 (6).png

創建特徵畫面

創建完成的特徵在畫面上以綠色顯示,選取中的以紅色顯示。創建完後點選窗格上右上角的「特徵列表」標籤中可以確認已創建的特徵,點選特徵後可刪除,請注意刪除無法回復。

對齊

座標對齊有「精準對位」、「3-2-1座標對齊」2種。這邊我們選擇使用3-2-1座標對齊。

座標對齊功能:點擊後對齊座標,再次點擊關閉。

2. 3-2-1座標系對齊

使用3-2-1座標系對齊時須先創建點、線、面後進行約束。



畫面中箭頭即世界座標軸,紅色=X軸+、綠色=Y軸+、藍色=Z軸+,箭頭方向為正向。

使用3-2-1座標系對齊時須先創建點、線、面後進行約束。



畫面中箭頭即世界座標軸,紅色=X軸+、綠色=Y軸+、藍色=Z軸+,箭頭方向為正向。

ExScan 對齊 (6).png

創建特徵畫面

將各個特徵與相對應的點線面進行約束,

ExScan 對齊 (13).png

對齊後的狀態

ExScan 對齊 (12).png

點選重置回到設定之前的狀態。點選確認將對齊後的結果保存同時關閉窗格。

精準對位

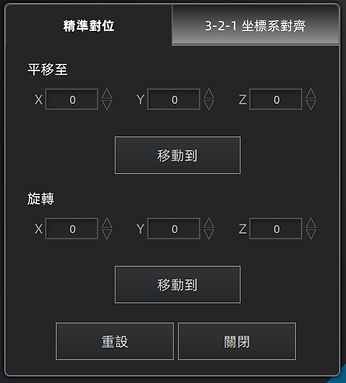

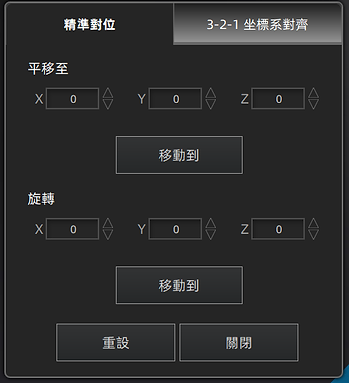

ExScan 對齊 (9).png

精準對位標籤

除了3-2-1座標對齊也可以手動輸入距離(單位mm)、角度對齊。點選精準對位標籤,手動輸入數值後點選移動按鈕後移動掃描物件與世界座標對齊。建議先將物件移動後再進行個別角度調整。點選「重置」則回到原本的位置,點選「確定」將調整的狀態保存,同時關閉窗格。

多視圖

對齊後即可透過前後左右多視圖功能觀查掃描效果。

ExScan 對齊 (14).png

存檔

最後點選功能列中的存檔按鈕。點選後畫面中間會跳出輸入檔名跟勾選檔案型態的視窗。輸入檔名及勾選需要的檔案格式後點選儲存檔案即完成世界座標對齊。

ExScan 對齊 (11).png

-   End   -
