ExScan測量功能說明(V3.6)

當掃描完成之後會需要將掃描得到的點資料進行封裝。封裝完成後即可選擇進入測量功能。ExScan測量功能包括「創建特徵」、「座標對齊」、「測量」等功能。



本篇將逐一進行進行說明。

ExScan量測功能 (1).png

模型封裝

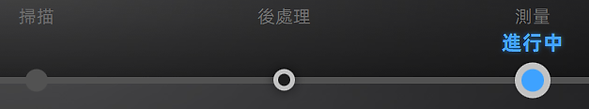

掃描完成後點擊模型封裝將點雲資料封裝後即可點選進入測量功能。

創建特徵

創建特徵功能:點擊後創建特徵,再次點擊關閉。

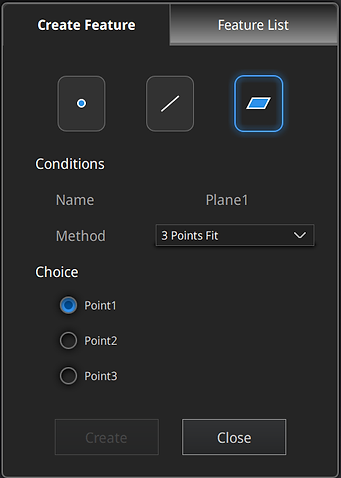

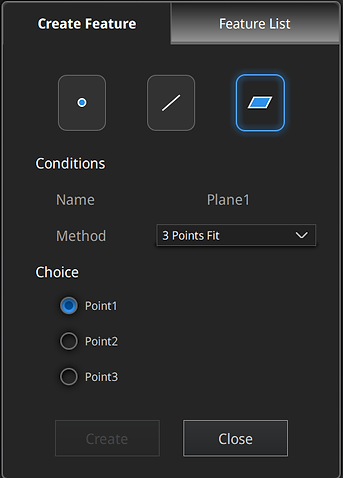

點擊後畫面左上方跳出創建特徵窗格。

ExScan量測功能 (4).png

創建特徵窗格

創建特徵一共有「點」、「線」、「面」三種。選取其中一種後即可在掃描物件的表面上生成特徵。

ExScan量測功能 (5).png

創建特徵窗格

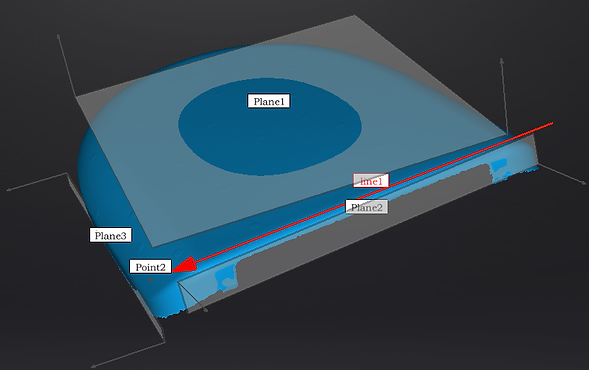

創建完成的特徵以綠色顯示,選取中的以紅色顯示。「特徵列表」中可以點選想要刪除的特徵後點選刪除,請注意刪除無法回復。

創建方法

​條件

說明

3點創建

在掃描物件表面選取3個點後自動生成面。

點 - 線創建

需先創建線

選擇點跟線生成面。

最佳擬合

SHIFT+滑鼠左鍵拖驗選取想要創建的面。

點 - 點創建

選擇掃描物件表面上的2個點後生成線。

面 - 面交差

需先創線2個面

選取掃描物件表面上的兩個面,面與面的交差處生成線。

掃描物件表面任意點

於掃描物件表面點選滑鼠左鍵選取點。

線 – 面交差

需先創建線與面

選取掃描物件表面上的線與面,線與面的交差處生成線。

座標對齊

使用座標對齊功能將掃描物件的座標系與世界座標進行對齊。

座標對齊功能:點擊後對齊座標,再次點擊關閉。

座標對齊有「精準對位」、「3-2-1座標對齊」2種:

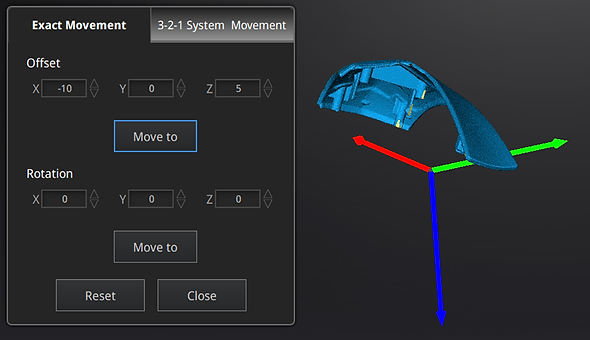

1. 精準對位

輸入距離(mm)、角度後點選移動按鈕後移動掃描物件。依此方式將掃描物件與世界座標對齊。

ExScan量測功能 (10).png

精準對位窗格

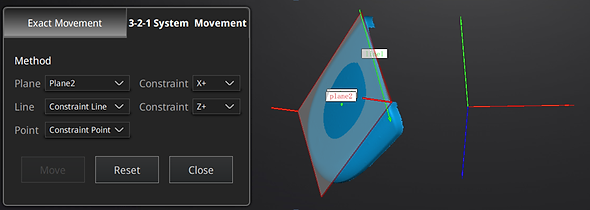

2. 3-2-1座標系對齊

使用3-2-1座標系對齊時須先創建點、線、面後進行約束。



畫面中箭頭即世界座標軸,紅色=X軸+、綠色=Y軸+、藍色=Z軸+,箭頭方向為正向。

ExScan量測功能 (11).png

3-2-1 座標系對齊窗格

使用面(3)、線(2)、點(1)特徵進行座標對齊。點選窗格上方標籤後進入「3-2-1座標對齊」畫面。



由上往下依序指定面、線、點。

  • ​面

從左側的下拉式選單中選擇事先創建的面後再到右側的選單中指定任意軸進行約束。垂直於面的角落的紅色線為該面的法線,有法線的方向為面的正面,也是約束後軸的正向。

  • ​點

從左側的下拉式選單中選擇事先創建的線後再到右側的選單中指定任意軸進行約束。線的箭頭方向是約束後軸的正向。

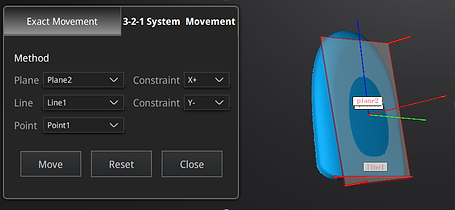

從左側的下拉式選單中選擇事先創建的點指定該點為座標系的原點(0,0,0)。

ExScan量測功能 (12).png

點選重置回到設定之前的狀態。點選確認將對齊後的結果保存同時關閉窗格。

測量

座標對齊功能:點擊後對齊座標,再次點擊關閉。

測量功能包含「距離」「表面積」「體積」三種。以下分別說明使用方法。

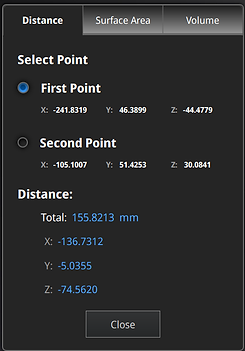

  • 距離:

選取物體表面的兩點後進行兩點間的直線距離測量。選擇第一個點之後再點選第二個點即可量測。點選兩個點其中一點後可以重新選擇。

ExScan量測功能 (14).png

距離測量

測量結果於下面的欄位中顯示,X、Y、Z是目前物件相對座標系的值。

  • 表面積:

Shift+滑鼠左鍵拖曳框選網格。Ctrl+滑鼠左鍵拖曳取消。Ctrl+A選擇物件表面所有網格。選擇完成之後點選計算按鈕後系統即會開始計算表面積,計算結果會以平方公釐(mm^2)在欄位中間表示。可重新選取區域後點選計算按鈕重新計算。

ExScan量測功能 (15).png

表面積測定

  • 體積:

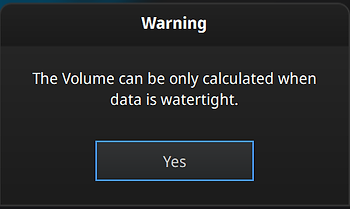

測量掃描物件的體積,僅只能測量封閉模型。若是非封閉物件會出現以下警示。

ExScan量測功能 (16).png

非封閉物件時出現警示

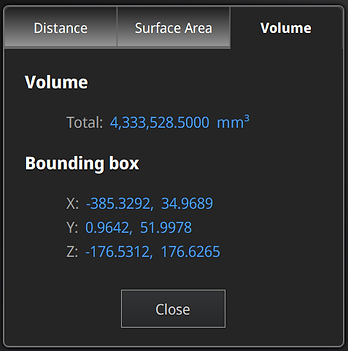

測量結果於窗格中間顯示,單位為立方公釐(mm^3)。同時會生成立方體將掃描物件包圍,窗格中顯示立方體的X、Y、Z座標值。

ExScan量測功能 (17).png

體積測量

-   End   -
