Pro2 系列維修手冊

終端限位開關板安裝

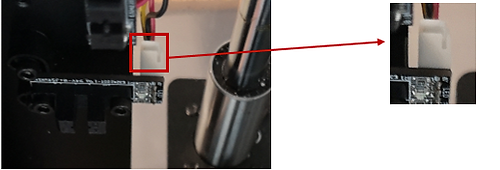

▋步驟1. 限位開關的位置圖。

▋步驟2. 將列印機關機

▋步驟3. 撕下平台貼紙背面離型紙,並將貼紙貼到底板上。

  • 對於不同軸向的限位開關,更換的步驟相似。這裡以Z軸向作為參考。

  • 拔下Z限位開關上的電纜。

  • 卸下下圖所示的兩個固定螺絲,並將舊的限位開關連同外殼一起取下。

▋步驟4. 重新安裝Z限位開關。

  • 將新的Z限位開關固定在原來的位置,並先卸下兩顆螺絲。

  • 將電纜重新插入板上。

▋步驟5. 熱床的位置。

  • 由於更換限位開關可能會影響Z的原點高度,因此最好在列印前進行高度校準。對於其他兩個方向,則不需要校準。

  • 以從上往下看的角度逆時針旋轉底部螺絲,提高Z限位銷。

  • 打開設備電源。

  • 將兩個熱端加熱到180℃或從主螢幕加熱至要加載的線材溫度。

  • 在”Utilities”中選擇左噴嘴,然後按向上或向下箭頭啟動。

  • 在“Utilities”選項中,選擇“ Z軸起始位置”按鈕將床移動到原點位置。

▋步驟6. 擠出機定位 。

  • 按下“停用電機”按鈕。這將允許您手動移動擠出機。

  • 將擠出機頭移至中心位置。

移動擠出機時,請避免接觸高溫部件。

▋步驟7. 左噴嘴校準。

  • 使用厚薄規(列印機工具包中隨附)放在左噴嘴下方。

  • 調節噴嘴高度時,請如圖所示旋轉大螺絲。請勿調節側面的小螺絲。

  • 使Z軸歸零,然後使用厚薄規檢查新高度。

  • 每次調節旋鈕時都需要進行歸位。

  • 重複操作直至獲得所需的結果。

應逐步進行調整。歸原點之後再看高度的變化。
