Pro2 系列維修手冊

運動控制板更換步驟

▋步驟1. 將列印機關機。

Pro2 說明手冊 – 終端限位開關板安裝02.png

▋步驟2. 用手輕輕將護蓋從左上角拉出，然後插入一字螺絲刀卸下護蓋。

Pro2 說明手冊 – 運動控制板更換步驟 (7).png

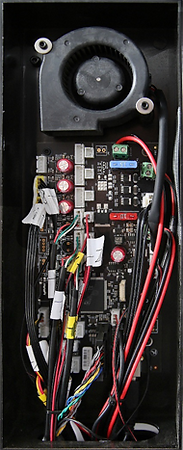

▋步驟3. 移動控制板如下圖所示。

Pro2 說明手冊 – 運動控制板更換步驟 (2).png

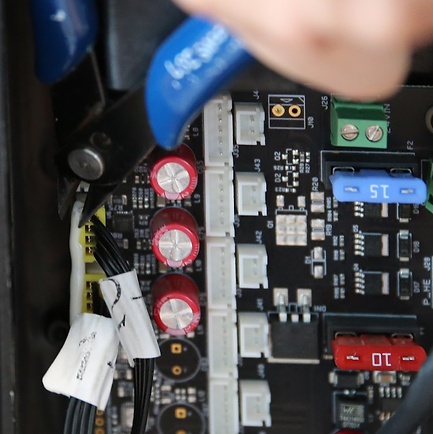

▋步驟4. 去除控制板電纜和端子連接器上的膠。

Pro2 說明手冊 – 運動控制板更換步驟 (8).png

▋步驟5. 運動控制板的結構。

  • 本節分為三個部分。

  • 請先檢查板上的所有接線，從下方圖示大致有概念後再拔下電源。

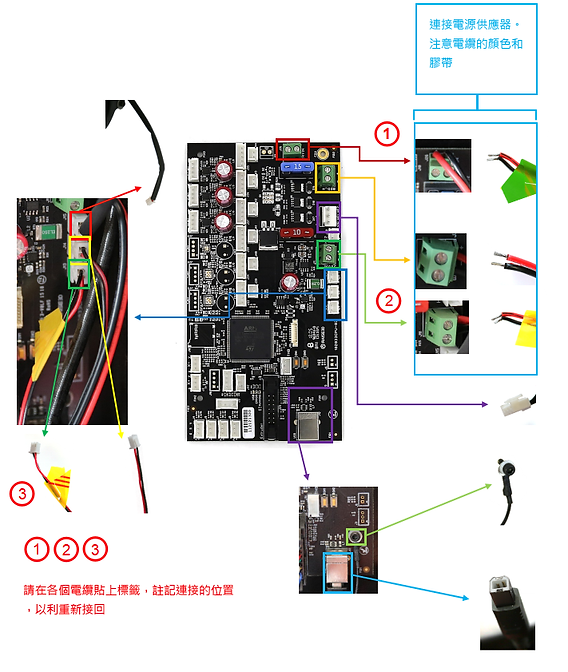

▋步驟6. 右邊部分。

Pro2 說明手冊 – 運動控制板更換步驟 (3)拷貝.png

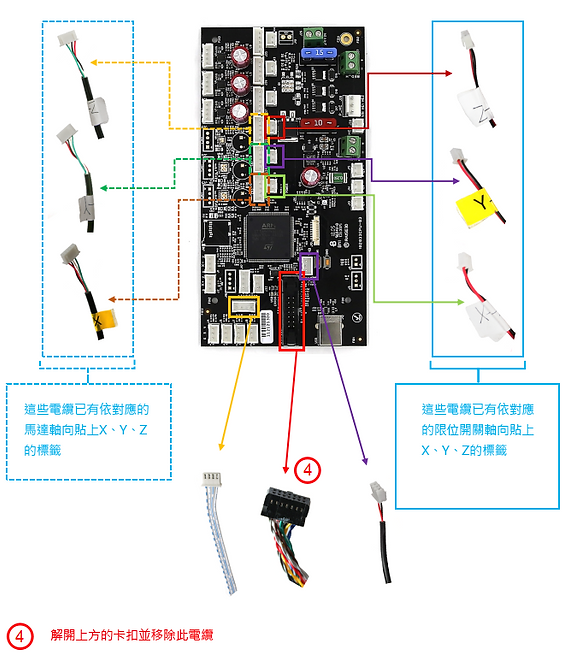

▋步驟7. 中間部分。

Pro2 說明手冊 – 運動控制��板更換步驟 (4)拷貝.png

▋步驟8. 左邊部分。

Pro2 說明手冊 – 運動控制板更換步驟 (5).png

▋步驟9. 確認運動控制板的接線後，請小心一一卸下電纜。然後更換新的運動控制器板 。

-END-
