Pro2 系列維修手冊

噴頭正面風扇安裝流程

▋步驟1. 取下雙噴頭上的線材，並將機器關機。

Pro2 說明手冊 – 終端限位開關板安裝02.png

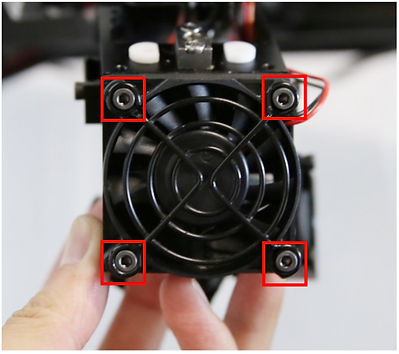

▋步驟2. 拆下4邊的螺絲。將正面風扇和保護蓋一起取下。再拆下風扇罩上的固定螺絲，取下風扇罩。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (3).png

▋步驟3. 從擠出機板上拔除正面風扇線纜。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (12).png

  • 取出舊的風扇及其線纜。

  • 卸下兩顆固定螺絲並取下黑色背蓋。

Pro2 說明手冊 �– 噴頭正面風扇安裝流 (10).png

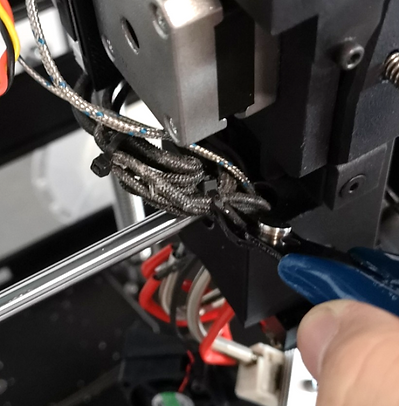

剪斷固定線纜束線帶。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (6).png

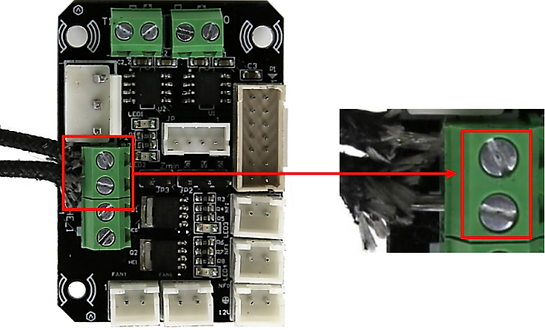

鬆開下圖中標記的螺絲，並拆除擠出機板上的加熱棒線纜。

（注意：除非擠出機連接板從列印頭上卸下，否則不能拆除加熱棒線纜）

Pro2 說明手冊 – 噴頭正面風扇安裝流 (1).png

從安裝塊底部拉出加熱棒線纜。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (11).png

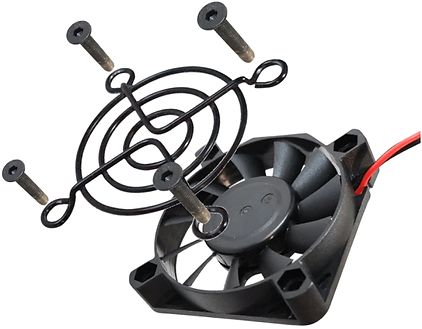

將保護罩和正面風扇安裝回風扇罩上並鎖上螺絲。

  • 確保有標籤的面是面向風扇罩。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (5).png

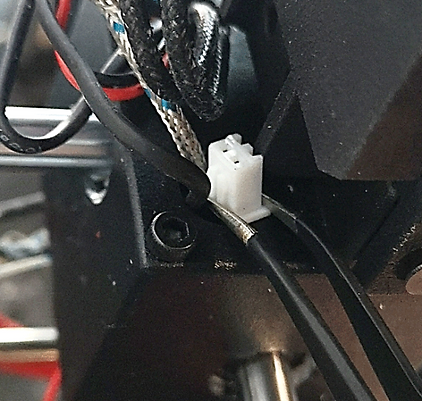

用鑷子從上方取出新風扇的接口，使其穿過安裝塊。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (9).png

將新的風扇線纜插到紅框端口上。

Pro2 說明手冊 – 噴頭正面風扇安裝流 (8).png

-END-
