Pro2 系列維修手冊

X聯軸器更換步驟

​工具:

① 1.5mm扳手

② 2mm扳手

③ 2.5mm扳手

④ 3mm扳手

⑤ 十字螺絲起子

Pro2 說明手冊 – X聯軸器更換步驟 (12).png

▋步驟1. 退出線材

  • 在“Utilities”中,確認已為材料設定好溫度。(Raise3D PLA為215℃)

  • 如果需要,可使用箭頭調節溫度。按“卸載”按鈕開始。

  • 列印機將開始加熱到指定溫度。一旦溫度達到“卸載”按鈕將變為可用。

  • 按卸載退出線材。

Pro2 說明手冊 – X聯軸器更換步驟 (3).png

▋步驟2. 關閉列印機電源。

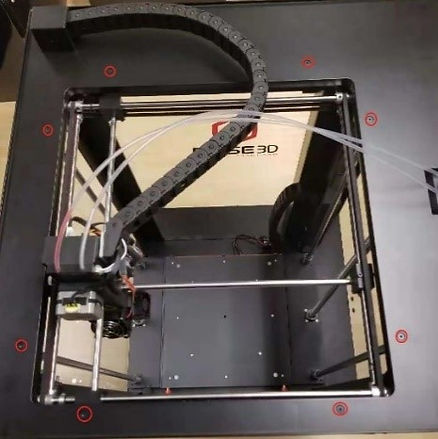

▋步驟3. 使用2.5毫米六角扳手卸下列印機頂蓋上的8個螺絲。

Pro2 說明手冊 – X聯軸器更換步驟 (2).png

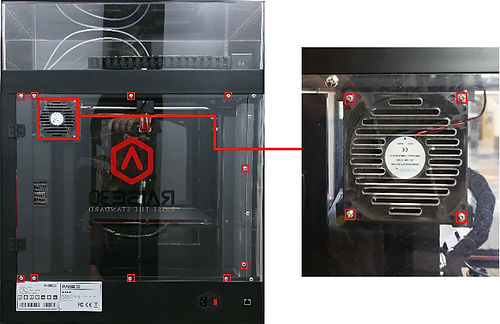

▋步驟4. 解開下圖藍框處的所有螺絲,以取下列印機後蓋板。

接著解開空氣濾淨器的四顆固定螺絲,從後蓋板取下空氣濾淨器。

Pro2 說明手冊 – X聯軸器更換步驟 (14).png

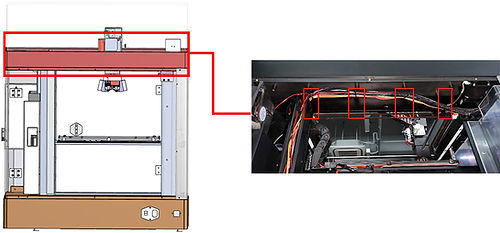

▋步驟5. 剪開列印機上蓋板下方的固定束線帶。

Pro2 說明手冊 – X聯軸器更換步驟 (6).png

▋步驟6. 手動提起上蓋板。

Pro2 說明手冊 – X聯軸器更換步驟 (13).png

▋步驟7. 用1.5mm六角扳手鬆開背面聯軸器上的止付螺絲。

Pro2 說明手冊 – X聯軸器更換步驟 (4).png

▋步驟8. 轉下固定X聯軸器支架的螺絲。

Pro2 說明手冊 – X聯軸器更換步驟 (7).png

注意:轉下螺絲時,請用手握住馬達。

Pro2 說明手冊 – X聯軸器更換步驟 (11).png

▋步驟9. 從3D列印機上拆下耦合器和X聯軸器。

▋步驟10. 旋轉左桿和電機軸,直到兩個平面都朝上。

Pro2 說明手冊 – X聯軸器更換步驟 (10).png

▋步驟11. 將新的耦合器放在X聯軸器上。

Pro2 說明手冊 – X聯軸器更換步驟 (9).png

注意:稍微旋轉耦合器,直到其中一個平頭螺絲超出X聯軸器的平面。

▋步驟12. 將裝好新耦合器的聯軸器放回原來位置。

注意:耦合器上的兩個螺絲在整個過程中應始終面向水平面。

Pro2 說明手冊 – X聯軸器更換步驟 (5).png

▋步驟13. 固定X聯軸器,並預先拴緊支撐架上的四顆螺絲。

Pro2 說明手冊 – X聯軸器更換步驟 (7).png

▋步驟14. 前後移動聯軸器,看是否移動順暢。

若無法順暢移動,請鬆開馬達支撐架的固定螺絲,直到聯軸器能平穩移動 。

Pro2 說明手冊 – X聯軸器更換步驟 (5).png

▋步驟15. 將聯軸器固定位,然後鎖緊架上所有螺絲。

▋步驟16. 確保X馬達軸上的水平表面和左桿朝上,並且X聯軸器上的兩個平頭螺絲也直接面向水平面。

向前移動連接器,直到幾乎覆蓋左桿的水平表面。

Pro2 說明手冊 – X聯軸器更換步驟 (1).png

▋步驟17. 拴緊X聯軸器上的四個螺絲。

▋步驟18. 裝回空氣濾淨器。

▋步驟19. 裝回頂蓋。

▋步驟20. 裝回保護蓋。

-END-
