​Raise3D 疑難排除指南

第六篇 皮帶調整流程與說明

完成退料後,將Z平台的高度下降至中間,關閉列印機電源並準備以下工具:2.0mm六角扳手,2.5mm六角扳手,2把管束夾鉗

▋ 步驟1將擠出機頭從傳送帶上推到遠端

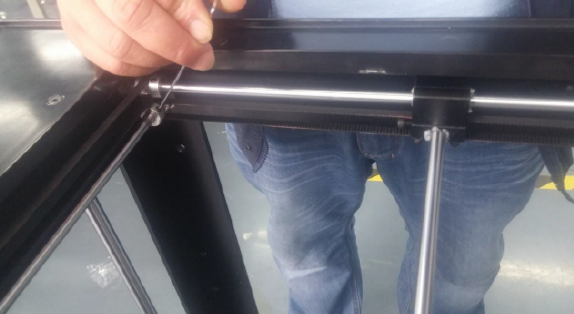

▋ 步驟2. 鬆開兩邊皮帶輪上的2個M3止迴螺絲。

▋ 步驟3. 鬆開皮帶擋塊底部的4個M3x16螺絲。

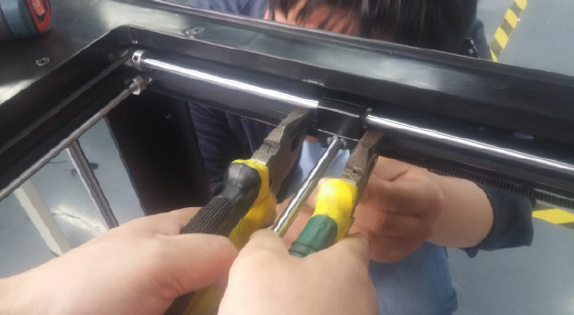

▋ 步驟4. 這個步驟需要2人同時操作。一人用兩把管束夾鉗把皮帶推到皮帶擋塊的縫隙裡,另一人鎖緊4顆螺絲。

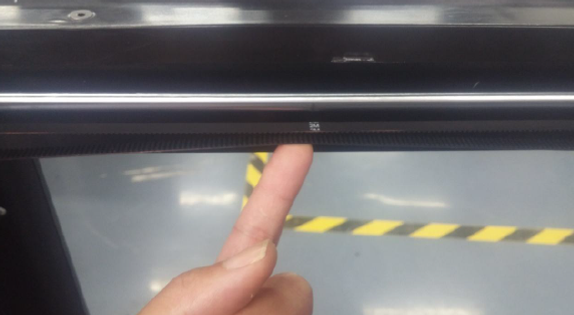

▋ 步驟5. 用手指輕敲皮帶,檢查鬆緊度是否足夠。

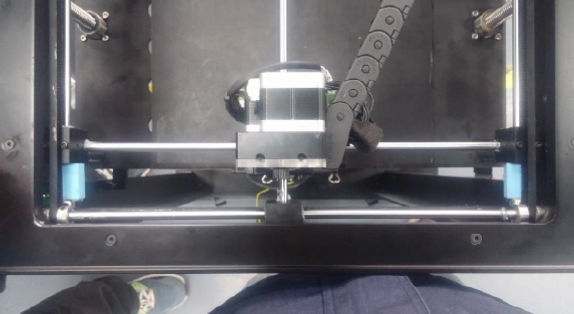

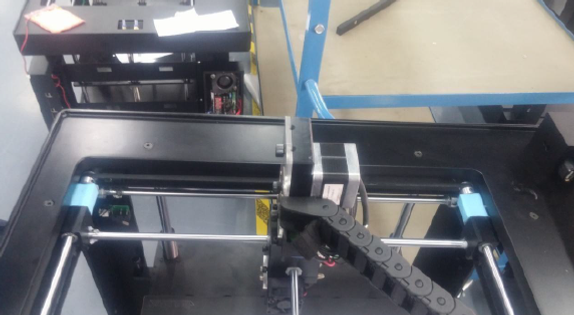

▋ 步驟6. 如下圖所示,將校正墊塊放在圓桿上,把擠出機頭推向校正墊塊,確保兩者之間沒有空隙。

X軸方向

Y軸方向

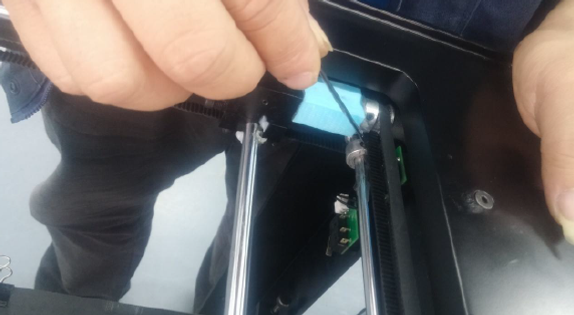

▋ 步驟7. 把步驟2鬆開的M3只迴螺絲重新鎖緊。
