一站式解決方案,訂製你的專屬安全帽頭燈

什麼是創成式設計?

      創成式設計是一個人機交互、自我創新的過程。根據輸入者的設計意圖,通過"創成式"系統,生成潛在的可行性設計方案的幾何模型,然後進行綜合對比,篩選出設計方案推送給設計者進行最後的決策。

工具準備

  • 自行車頭盔

  • 頭燈

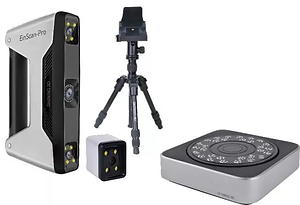

  • EinScan-Pro系列多功能手持掃描器

  • Solid Edge ST10軟體(包含逆向工程和創成式設計模組)

  • 3D印表機

3D掃描頭盔

  • 貼點

  • 使用EinScan手持精細模式進行掃描

  • 輸出資料


逆向工程

逆向工程

3D掃描頭燈

  • 將掃描器安裝到工業模組上

  • 使用手持精細模式進行掃描

  • 輸出資料


  • 將掃描好的資料(STL檔)導入Solid Edge ST10

  • 對資料進行逆向工程

  • 完成關鍵特徵等的提取與重建

自行車頭盔的逆向工程

勾畫出需要逆向工程的曲面

設置參數並提取出關鍵的面片

完成頭盔主要面片的提取

頭燈的逆向工程

勾畫出需要逆向工程的曲面

設置參數並提取出關鍵的面片

完成頭盔主要面片的提取

造型設計建模

對提取出的曲面進行裁剪精修

將兩個逆向工程的資料整合後進行造型建模

完成支架的造型設計

創成式設計

設置材質、受力、保留範圍等參數

設置進行創成式設計拓撲優化的品質要求

完成創成式設計的一個方案

通過改變參數,軟體可自動生成應對不同需求的多種方案

3D列印與裝配

使用3D印表機將最終設計完的頭燈支架進行列與頭盔以及頭燈進行裝配。

原始設計和創成式設計造型對比

​原始設計A

​創成式設計A

​創成式設計B

3D列印與裝配

創成式設計後的頭盔燈支架在保證強度的同時,重量更輕,所需材料更少,大大提高了設計的便捷性和高效性。我們也看到了創成式設計在今後的發展中,能讓企業可以擁有低成本、見效快、易普及的智慧化設計解決方案,為智慧工廠的打造奠定基礎。

​原始設計A

​創成式設計A

​創成式設計B
