E2 保養維修手冊

更換材料冷卻風扇教學

工具


▋步驟1. 關閉機器電源。

▋步驟2. 使用2 mm內六角扳手拆下機頭風扇罩的固定螺絲,位置如圖所示。

更換材料冷卻風扇教學 (2).jpg

▋步驟3. 撥開分體電纜線所釦。

更換材料冷卻風扇教學 (3).jpg

▋步驟4. 使用2 mm內六角扳手拆下機頭上蓋的兩顆固定螺絲。

更換材料冷卻風扇教學 (4).jpg

▋步驟5. 使用2 mm內六角扳手拆下機頭小板的兩顆固定螺絲。

更換材料冷卻風扇教學 (5).jpg

▋步驟6. 拔出紅框所示的風扇電線插頭,如下圖所示。

注意:如果插頭難以拔出可用小號尖嘴鉗輕輕搖動插頭,將其拔出插頭。

更換材料冷卻風扇教學 (6).jpg

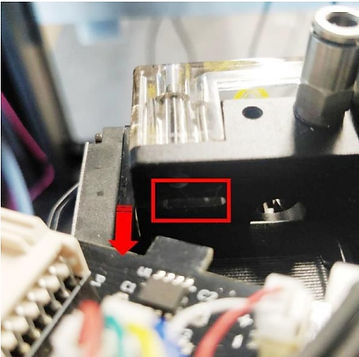

▋步驟7. 按箭頭方向拔出機頭小板。

更換材料冷卻風扇教學 (8).jpg

▋步驟8. 使用1.5 mm內六角扳手拆下風扇固定螺絲。操作這一步驟後能完全拆下風扇。

-重新組裝-

更換材料冷卻風扇教學 (9).jpg

▋步驟9. 以箭頭朝下的方向安裝新風扇。

更換材料冷卻風扇教學 (10).jpg

▋步驟10. 將左側或右側風扇線直接穿過機頭小板。

注意:以風扇線的長度可以判斷屬於哪個進料機構。風扇線較長用於左側進料機構,較短則用於右側進料機構。

更換材料冷卻風扇教學 (11).jpg

▋步驟11. 通過將卡蛇放入固定槽中來重新安裝機頭小板,正確固定好後,將電線放入理線槽中。

更換材料冷卻風扇教學 (12).jpg

▋步驟12. 將風扇電線重新連接到標有左風扇FAN0的插槽或標有右側風扇FAN2的插槽中。(取決於您更換的是哪邊的風扇。)

更換材料冷卻風扇教學 (13).jpg

▋步驟13. 使用2 mm內六角扳手重新鎖上兩個固定螺絲。

更換材料冷卻風扇教學 (14).jpg

▋步驟14. 將分體電纜線重新連接到機頭小板。流出足夠的距離,以確保線才沒有過度拉緊。使用鎖釦將固定分體電纜線。

更換材料冷卻風扇教學 (1).jpg

-END-
