E2 保養維修手冊

更換矽膠加熱板教學

工具

E2簡單使用手冊 –更換矽膠加熱板教學 (1).jpg

1.    2.5 mm內六角扳手
2.    小號一字螺絲起子
3.    2 mm內六角扳手
4.    1.5 mm內六角扳手

▋步驟1：使用2.5 mm內六角扳手拆下五顆平台固定螺絲。

E2簡單使用手冊 –更換矽膠加熱板教學 (15).jpg

▋步驟2：翻轉加熱床模組，將其背面朝上。

E2簡單使用手冊 –更換矽膠加熱板教學 (3).jpg

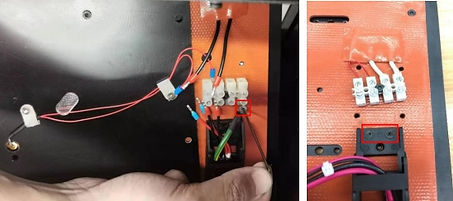

▋步驟3：使用小號一字螺絲起子拆下接線端子上的八顆固定螺絲，拔出八根電纜。

(注意：請標記兩條不同顏色的電纜，以確保重組時正確安裝，黑色電纜位於外側。當接地線未拆下時，電纜可能難以從端子上拆下。)

E2簡單使用手冊 –更換矽膠加熱板教學 (4).jpg

▋步驟4：使用1.5 mm內六角扳手拆下接地線固定螺絲，然後使用2 mm內六角扳手拆下拖鏈的固定螺絲。

E2簡單使用手冊 –更換矽膠加熱板教學 (5).jpg

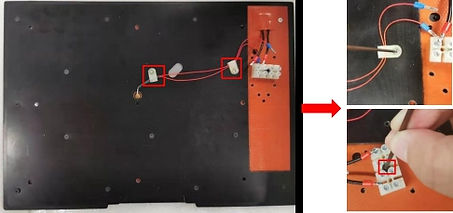

▋步驟5：使用2 mm內六角扳手拆下紅框標示出的兩個電纜夾的固定螺絲。然後拆下接線端子的固定螺絲。

E2簡單使用手冊 –更換矽膠加熱板教學 (6).jpg

▋步驟6：使用2 mm內六角扳手拆下十二顆加熱保溫板的固定螺絲，並妥善保管。

E2簡單使用手冊 –更換矽膠加熱板教學 (11).jpg

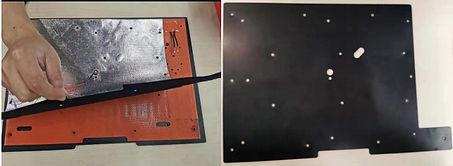

▋步驟7：撕下絕緣墊並妥善保管。

E2簡單使用手冊 –更換矽膠加熱板教學 (8).jpg

▋步驟8：使用1.5 mm內六角板手拆下矽膠加熱板上的固定螺絲。

E2簡單使用手冊 –更換矽膠加熱板教學 (9).jpg

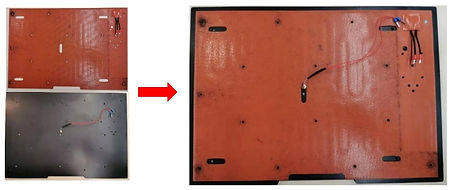

▋步驟9：用新的矽膠加熱板更換舊的。將其放在鋁機板上，並將感溫線穿過中心孔。

E2簡單使用手冊 –更換矽膠加熱板教學 (10).jpg

▋步驟10：用絕緣墊與加熱保溫板蓋住矽膠加熱板。感溫線依舊穿過中心孔。

E2簡單使用手冊 –更換矽膠加熱板教學 (11).jpg

▋步驟11：將感溫線穿過電纜夾，並將其固定到加熱板後，鎖上固定螺絲，如下圖所示。

E2簡單使用手冊 –更換矽膠加熱板教學 (12).jpg

▋步驟12：使用2 mm內六角扳手鎖僅拖鏈的固定螺絲。

E2簡單使用手冊 –更換矽膠加熱板教學 (13).jpg

▋步驟13：用螺絲起子鎖緊接線端子上的八顆固定螺絲。

(注意：請確保電線與固定螺絲完全接觸，並且不會脫落。)使用1.5 mm內六角扳手鎖緊接地線的固定螺絲

E2簡單使用手冊 –更換矽膠加熱板教學 (14).jpg

▋步驟14：將加熱板組件翻轉放回，確保列印平台的彈簧擺放整齊，然後鎖緊平台調整螺絲。

(注意：由於彈簧作用力的關係，可能需要將列印平台壓下才能鎖緊螺絲)

E2簡單使用手冊 –更換矽膠加熱板教學 (2).jpg

▋步驟15：完成更換後，請點選 RaiseTouch 中的”機器控制/Leveling”頁面，啟動自動調平功能，以確保列印平台保持水平。
