Pro2 系列維修手冊
堵料排除步驟
▋步驟1：將3D列印機關機，取下欲清除堵料那側的手轉螺絲(紅框處)

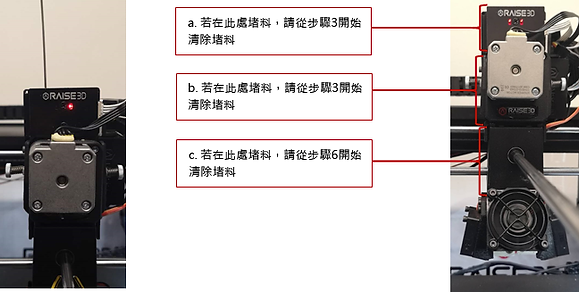

▋步驟2：將噴嘴清潔棒（位於盒中）插入進料口檢測堵塞區域。在噴嘴清潔棒上標記深度，然後從擠出機中取出。在擠出機組件外部進行比較以查看卡料的位置。
2.png)
▋步驟3：用2mm六角扳手轉下M3螺絲，然後取下線材輸出感應器。
.png)

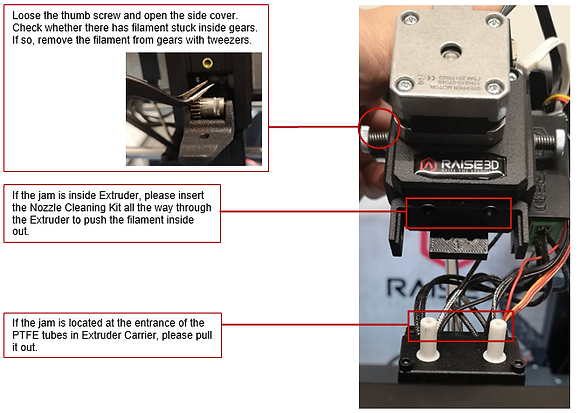

▋步驟4：依照以下指示排除此高度的堵料問題。
2.png)
▋步驟5：確認此段中沒有剩餘的其他材料，若清除完畢，請重新安裝線材輸出傳感器。

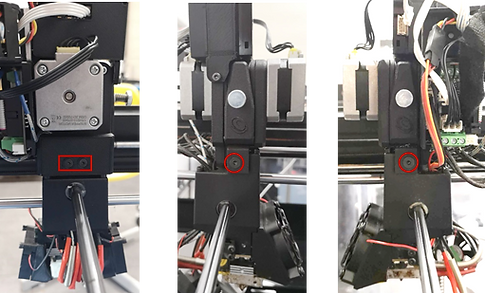

▋步驟6：用2mm六角扳手卸下背面的兩個M3螺釘，然後取下電纜蓋。用2.5mm六角扳手卸下兩個M4螺釘（每邊1個），然後卸下擠出機器。
.png)

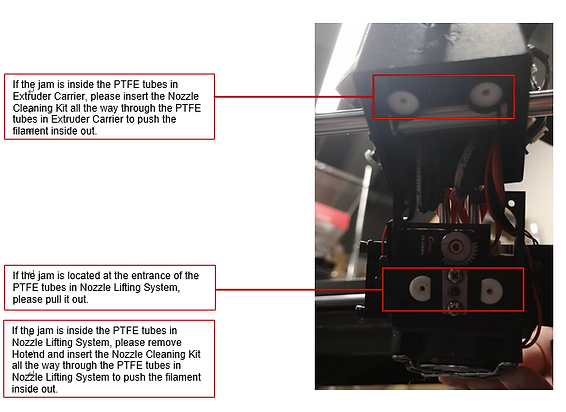

▋步驟7：依照以下指示排除此高度的堵料問題。
.png)
▋步驟8：確認沒有其他線材殘留，清除完成後，請重新安裝傳感器。
▋步驟9：用2.5mm六角扳手卸下四顆內六角螺釘，然後取出噴嘴升降系統。
.png)
▋步驟10：依照以下指示排除此高度的堵料問題。
.png)
▋步驟11：若上述步驟仍未解決卡料問題，請轉到下一步。
▋步驟12：移除熱端注意：請戴上隔熱手套進行以下操作。
將噴嘴加熱到適當的溫度。 （建議設置比卡在裡面的線材溫度高10度。）卸下圖中標記的六角螺絲，以拆下風扇和熱端。。
.png)
▋步驟13：鬆開加熱塊上的四個螺絲。從熱端卸下加熱棒和熱電偶。
.png)
▋步驟14：拆下矽膠套。一隻手卸下8mm套筒的噴嘴，另一隻手戴上耐熱手套，握住加熱塊。
.png)
▋步驟15：從喉管持續插入噴嘴清潔棒，以將殘留的線材推出。
（如果難以推動，請將加熱棒和熱電偶的探頭插入加熱塊中進行加熱，然後重試。）
.png)
▋步驟16：重新安裝熱端並擰緊噴嘴。檢查噴嘴和加熱塊之間是否有微小間隙。
.png)
▋步驟17：安裝熱端組件。
▋步驟18：重新安裝所有組件。
如果上述步驟無法解決卡線問題，可能需要考慮使用新的噴嘴。
