Pro2 系列維修手冊

重置鍵拆卸步驟

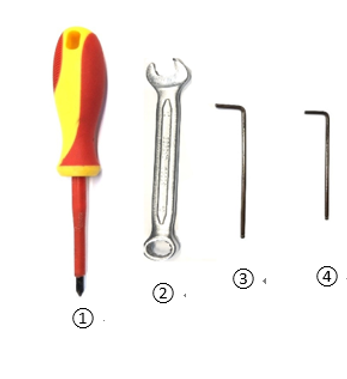

​工具：

  • 十字螺絲刀 x1

  • 10mm六角扳手 x1

  • 2.5mm六角扳手 x1

  • 2mm六角扳手

Pro2 說明手冊 – 重置鍵拆卸步驟01.png

▋步驟１：確保電源已關閉。

▋步驟２：使用十字螺絲刀卸下PC外殼右前角的四顆M4x8固定螺釘，再使用2.5mm六角扳手卸下正面外殼的四顆M3x8埋頭螺釘。

Pro2 說明手冊 – 重置鍵拆卸步驟02.png

▋步驟3：取下PC外殼

▋步驟4：使用2mm六角扳手卸下觸控螢幕的三個六角螺絲組件。

Pro2 說明手冊 – 後桿更換步驟03.png

▋步驟４：使用十字螺絲起子卸下塑膠蓋上下邊緣的螺釘

▋步驟５：同時卸下空氣過濾器風扇

Pro2 說明手冊 – 重置鍵拆卸步驟03.png

▋步驟５：使用2mm六角扳手卸下觸控螢幕背面的四顆M3x6埋頭螺釘。

Pro2 說明手冊 – 重置鍵拆卸步驟04.png

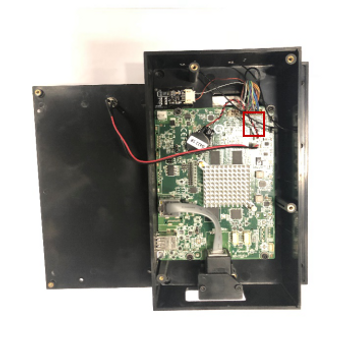

▋步驟6：小心打開背蓋，拔下電源線和重置按紐電線。

Pro2 說明手冊 – 重置鍵拆卸步驟05.png
Pro2 說明手冊 – 重置鍵拆卸步驟06.png

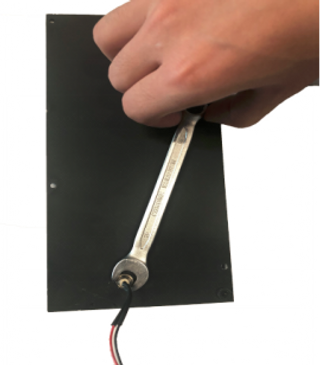

▋步驟7：使用10mm六角扳手卸下重置鍵的螺母。

Pro2 說明手冊 – 重置鍵拆卸步驟07.png
Pro2 說明手冊 – 重置鍵拆卸步驟08.png

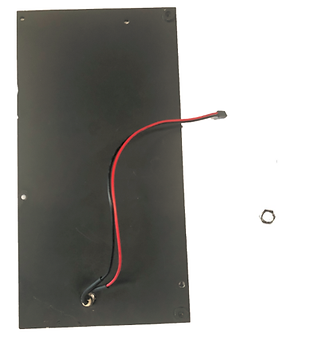

▋步驟8：從背蓋上取下重置按鈕組件。

Pro2 說明手冊 – 重置鍵拆卸步驟09.png
Pro2 說明手冊 – 重置鍵拆卸步驟10.png

-END-
