EinStar 使用說明書

EinStar 3D掃描器簡介

1.1 EinStar 設備清單


外觀

說明

掃描距離指示燈

設備狀態指示燈

放大/調亮

預掃/掃描/暫停

縮小/調暗

1.2. 配件清單


外觀

說明

防脫落腕帶

掃描器本體

數據線

變壓器 12V/5A

電源線

校正板

標誌點

快速指南

1.3. 連接設備


注意:請確認使用了正確的變壓器(12V/5A)

1. 將數據線連接到掃描設備底部,請注意紅點朝向掃描設備正面方。


2. 將電源線連接到數據線。


3. 電源通電,注意此時指示燈應顯示藍色。


4. 將數據線連接到電腦的USB接口。您將在電腦的設備管理器中看到我們的掃描設備。


5. 請穿戴好腕帶並鎖緊,按照圖示方式手持掃描設備。


1.4 軟體安裝

為了使用掃描設備,首先需要安裝EXStar軟體 (以下簡稱「軟體」)。

系統需求

推薦配備:

配備

推薦型號

CPU

Intel® Core™ i7-11800H 或以上

VGA

NVIDIA GTX 1060 或以上

VRAM

6GB 或以上

RAM

32GB 或以上

USB

USB2.0 或以上

推薦操作系統:Window 10、Window 11 (均僅支援64bit)

CPU

部分電腦配備或硬體問題會導致CPU性能下降從而影響掃描設備使用體驗,建議開始掃描前使用網路免費工具CPU-Z工具確認CPU性能。

CPU-Z下載地址:https://www.cpuid.com/softwares/cpu-z.html

安裝並起動CPU-Z軟體後按照如圖步驟對CPU進行測試得到CPU多線程性能評分,請確認分數能夠達到4000以上。


OpenGL

支援OpenGL4.3或以上版本的顯示卡(集成顯示卡或是獨立顯示卡)都可以使用本設備。

您可以安裝OpenGL Extensions Viewer軟體來檢查顯示卡是否達到上述需求,如不符合,請更新顯示卡驅動,若更新後依然無法使用,則代表您的顯示卡可能不符合規格。


顯示卡

為獲得更流暢的掃描體驗,推薦使用NVIDIA獨立顯示卡。

NVIDIA顯示卡需要支援CUDA10.2或以上的版本。

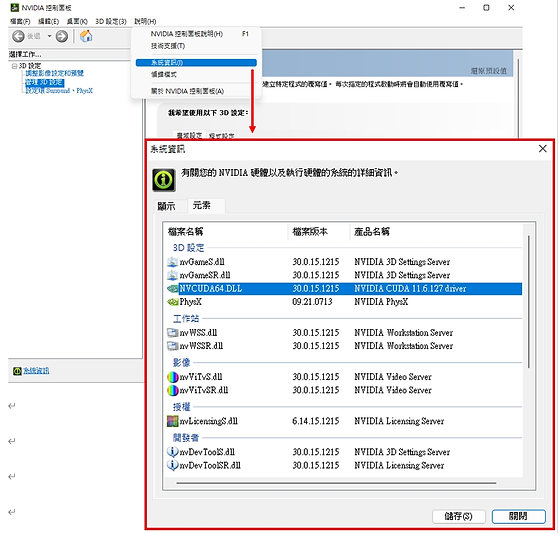

您可以透過NVIDIA控制面板中的說明→系統資訊→元素查詢目前CUDA版本。

1. 基於NVIDIA的CUDA併行運算框架來提升掃描流暢度。

1.4 安裝軟體_顯示卡01.png

桌上型電腦使用獨立顯示卡:

電腦螢幕連接到電腦後面的獨立顯示卡接口,此時系統會預設使用獨立顯示卡。

筆記型電腦使用獨立顯示卡:

  1. 開啟NVIDIA控制面板。

  2. 在3D設定→管理3D設定→廣域設定中選擇高效能NVIDIA處理器並且套用。

1.4 安裝軟體_顯示卡02.png

安裝軟體

  1. 請根據軟體中的安裝指示完成軟體的安裝。

​注意

軟體安裝時需要使用系統管理員權限。

1.5. 開通掃描器與註冊

打開EXStar軟體,在開通之前,請確認設備已正確連接、並連上網路。

第一次使用EXStar,會需要註冊一個帳號,點擊左下方Register進行註冊。

1.5 註冊_註冊畫面.png

填寫創建帳號資料,建議使用Gmail來進行註冊,填完mail後,拉桿右滑到底,按[獲取驗證碼],到mail收驗證碼,依序填入驗證碼、名稱、至少6碼的密碼、再次填入密碼。

註冊

1.5 註冊_註冊畫面02.png

註冊完成後,回到軟體,輸入信箱、人機驗證,按一次Send領取信箱驗證碼,到信箱複製驗證碼再輸入上去,即可開始使用本軟體。

1.5 註冊_註冊畫面03.png

離線開通

如果網路有問題,需要保存權限文件(C2V文件)傳到另一台有連網路的電腦,上傳此C2V檔案。

請執行以下操作

準備:

1. 離線開通前,將隨身碟連接安裝了EXStar的電腦

2. 點擊                     進入離線開通頁面

​3. Export導出C2V文件存到隨身碟

1.5 註冊_註冊畫面04.png

上傳C2V文件:

1. 將隨身碟連接有連網的電腦。

2. 進入https://passport.shining3d.com/login 選擇登入或註冊一個新的帳號。

​3. 登入成功後,點擊離線開通。

1.5 註冊_註冊畫面05.png

4.上傳剛剛儲存在隨身碟內的C2V文件


導出V2C文件:

1. 上傳正確的C2V文件後,會出現對應的V2C文件,也將其存到隨身碟中。

2. 將隨身碟插上安裝了EXStar的電腦,在離線開通頁面按[Import]匯入V2C文件,設備即離線開通。

1.6. 版本更新

​韌體更新

此處的韌體更新,是指運行在掃描設備上的韌體,為獲得更好的掃描表現或者是修復潛在問題,Shining3D會不定期的發佈最新掃描設備韌體。
每次運行ExStar軟體,軟體自動檢測韌體,若韌體與軟體不符則提示需要升級韌體。點擊更新,開始韌體更新。

​注意

更新過程中,設備不可斷電或將數據線拔除,避免因斷電或數據線拔除中斷更新而導致設備損壞。

請勿使用不相符合的軟體、韌體和掃描設備,這可能影響您的掃描體驗。

當有新的軟體發布後,您將會在啟動軟體時收到提示;如果目前軟體配套的韌體版本高於目前設備韌體版本,您將會收到提示。

軟體更新

一般當有新功能發布、修復潛在問題或者優化軟體性能時,會發佈新的軟體版本。

​注意

更新過程中會自動關閉軟體,請提前儲存好您的掃描檔案。
若您的軟體不是最新版本,當您在啟動軟體時,會彈出更新提示框。

1.7. 軟體介面

1.7 軟體更新.png

​導航欄

1.7 導航覽.png

導航

功能

設備

顯示設備狀態:在線/離線

校正

點擊進入校正

掃描

點擊進入掃描

後處理

生成點雲後進入後處理

測量

點擊測量模型

​設定和反饋


圖示

功能

連結

進入官網,了解公司產品、資訊。

設定

用戶體驗計劃:邀請您參與我們的用戶體驗計劃,這將有助於優化軟體,您的個人隱私將會受到嚴密保護。

恢復出廠設定:所有的設定會恢復為初始狀態,且軟體會自動重啟。

關於:查看本軟體發佈信息、聯繫方式等。

幫助

校正指南:默認勾選,在校正時會顯示示範影片。

用戶手冊:打開瀏覽器進入用戶手冊。

Teamviewer:進入遠程協助的快捷入口。請將彈出窗口的ID和密碼發送給技術人員,用於遠程協助。

​設定和反饋

區域

說明

預覽窗口


預覽掃描畫面,您可以透過右鍵下拉式選單,打開其他鏡頭的預覽畫面。

專案群組


專案群組管理區域,詳細使用說明請參考專案與專案群組章節

掃描設定


此處可以設定掃描相關的參數,詳細使用說明請參考掃描設定章節。

專案群組資訊


此處可查看目前的專案群組資訊和相關的電腦狀態。

工作距離顯示


指示掃描設備與掃描物體之間的工作距離:

綠色表示距離合適。

紅色表示太近。

藍色表示太遠。

側邊欄

請參考其他掃描功能章節
