Pro2 系列維修手冊

更換相機組件

​工具：

  • 2mm六角扳手 x1

  • 小平頭螺絲刀 x1

Pro2 說明手冊 – 更換相機組件01.png

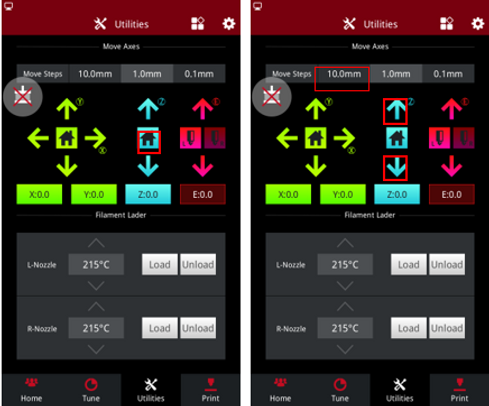

▋步驟１：使用觸控螢幕的 ”Utilities” 項目降低Z軸平台。將平台放低至您有足夠的空間來操作區域內的工具（200-275mm）

Pro2 說明手冊 – 更換相機組件02.png

▋步驟２：使用2mm六角扳手卸下相機上的兩個螺絲，然後取下相機蓋。

Pro2 說明手冊 – 更換相機組件03.png

▋步驟３：拔除相機電源。 （若連接器被膠水覆蓋，請使用小型平頭螺絲刀移除。）

Pro2 說明手冊 – 更換相機組件04.png

▋步驟４：準備新的相機組件。

▋步驟５：使用2mm六角扳手卸下新相機組件上的兩個螺釘。

Pro2 說明手冊 – 更換相機組件05.png

▋步驟６：插入新相機，然後重新裝上保護蓋。

Pro2 說明手冊 – 更換相機組件06.png

-END-
