Pro2 系列維修手冊

前桿更換步驟

​工具：

  • 2.5 mm六角扳手 x1

  • 十字螺絲起子 x1

Pro2 說明手冊 – 前桿更換步驟01.png

▋步驟１：退出線材

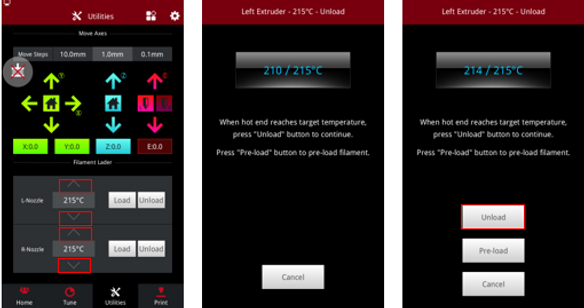

  • 在“Utilities”中，確認已為材料設定好溫度。（Raise3D PLA為215℃）

  • 如果需要，可使用箭頭調節溫度。按“卸載”按鈕開始。

  • 列印機將開始加熱到指定溫度。一旦溫度達到“卸載”按鈕將變為可用。

  • 按卸載退出線材

Pro2 說明手冊 – 前桿更換步驟02.png

▋步驟２：將電源關閉

▋步驟３：使用2.5mm六角扳手卸下頂部護罩上的8個螺釘。

Pro2 說明手冊 – 前桿更換步驟03.png

▋步驟４：使用十字螺絲起子卸下塑膠蓋上下邊緣的螺釘，同時拔下過濾器風扇插頭。

Pro2 說明手冊 – 前桿更換步驟04.png

▋步驟５：剪下將線固定在頂部護罩下側的束線帶。

Pro2 說明手冊 – 前桿更換步驟05.png

▋步驟６：動拿起頂部導流罩。

Pro2 說明手冊 – 前桿更換步驟06.png

▋步驟７：鬆開平頭螺釘，用1.5mm和2.0mm的六角扳手固定限位柱和皮帶輪。

Pro2 說明手冊 – 前桿更換步驟07.png

▋步驟８：從列印機右側拉出桿。

Pro2 說明手冊 – 前桿更換步驟08.png

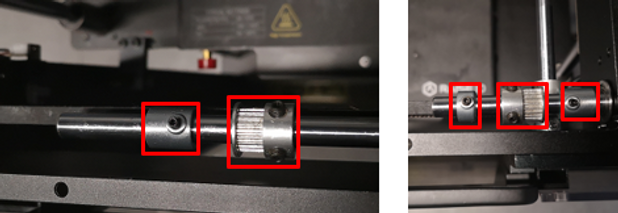

注意：取出後桿時，請特別注意皮帶輪，極限位置柱和軸承。請按此順序取出它們。

Pro2 說明手冊 – 前桿更換步驟09.png

▋步驟９：小心將軸承和皮帶輪放在一旁。

Pro2 說明手冊 – 前桿更換步驟10.png

將新桿重新插入框架內的孔中。

Pro2 說明手冊 – 前桿更換步驟11.png

在碰到滑動塊之前，將軸承，皮帶輪和極限位置夾頭放回活塞桿。

Pro2 說明手冊 – 前桿更換步驟12.png

注意：將皮帶連接到皮帶輪上，接著將皮帶輪放回桿上。

Pro2 說明手冊 – 前桿更換步驟13.png

▋步驟10：將活塞桿推入滑塊。重新安裝皮帶輪，極限位置柱和軸承。

Pro2 說明手冊 – 前桿更換步驟14.png

注意：同時將皮帶環繞在皮帶輪上。

Pro2 說明手冊 – 前桿更換步驟15.png

▋步驟11：將桿一直推到標示”停止”位置。

Pro2 說明手冊 – 前桿更換步驟16.png

▋步驟12：將每個皮帶輪移動到桿的末端。

Pro2 說明手冊 – 前桿更換步驟17.png

▋步驟13：將皮帶輪固定到位，並轉緊極限位置夾頭上的螺釘。

▋步驟14：握住桿並左右扳動，確認其牢固到位。

Pro2 說明手冊 – 前桿更換步驟18.png

若桿子穩固，則表示安裝完成。如果有檢測到移動，請鬆開“極限位置”列上的螺釘，然後重複步驟12至14。

-END-
