適合3D列印的建模密技-FDM 3D列印設計技巧完整解析
- 5月26日
- 讀畢需時 6 分鐘
FDM（熱熔融擠出）3D列印是目前最普及的3D列印技術之一，從產品開發、功能驗證、教育應用到小量生產都相當常見。然而，許多人在使用3D列印時，往往把重點放在設備與材料，卻忽略真正影響成品質量與列印成功率的核心，其實是「建模設計」。同樣一台3D列印機，有些模型可以穩定列印、表面漂亮、強度高；有些模型卻容易翹曲、斷裂、需要大量支撐，甚至列印失敗。問題很多時候不是設備，而是模型本身沒有依照FDM 3D列印特性去設計。
本文將以FDM 3D列印技術為核心，整理實務上相當重要的3D建模技巧，幫助您在產品設計、零件開發與3D列印應用上，大幅提升成功率與效率。
1. 避免過多懸空面，降低支撐需求
FDM 3D列印是將熔融塑膠一層一層堆疊成型，因此「懸空面」一直都是設計上的重要問題。
當模型有過大的懸空角度時，塑膠沒有足夠支撐，就容易產生垂墜、變形或表面粗糙問題。
雖然可以透過切片軟體的支撐設定解決，但並不是沒有代價。支撐會帶來：
額外材料浪費
更長列印時間
懸空面表面品質下降
拆支撐把物件拆壞的風險
後處理成本增加
因此，真正成熟的3D列印設計，通常會優先從建模階段降低支撐需求。
FDM列印45度原則
大部分FDM 3D列印機，在沒有支撐的情況下，約可穩定列印45度左右的斜面。
若超過45度以上，垂墜風險就會明顯提高。
因此，設計時建議：

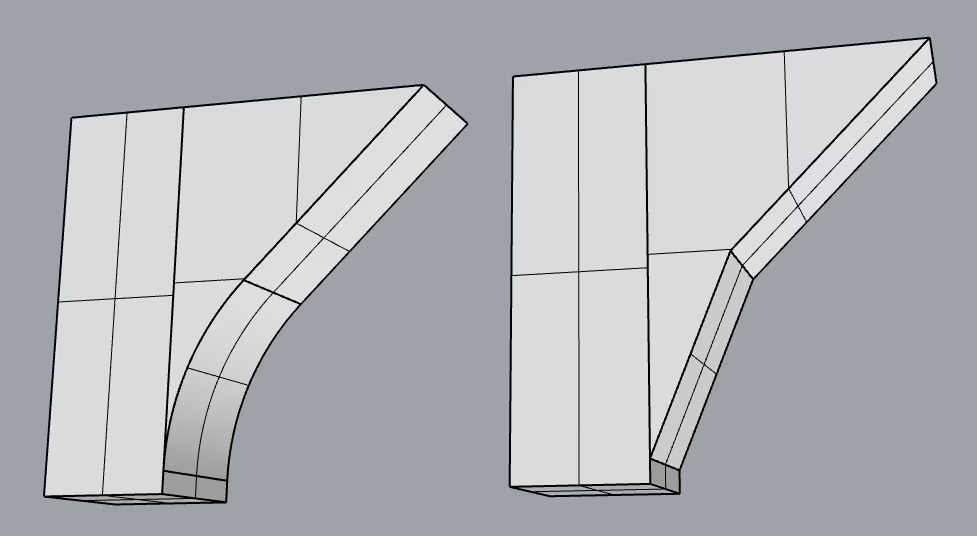

將直角改為斜角
增加倒角（Chamfer）
增加圓角（Fillet）
避免完全水平的大面積懸空
這些設計不僅能降低支撐需求，也能提升列印穩定性。
2. 跨橋設計是FDM列印的重要關鍵
除了懸空面之外，「跨橋」也是FDM列印常見挑戰。
跨橋指的是兩個結構之間，中間完全懸空的區域。有時設計不可避免會遇到“跨橋”的造型，即模型兩個特徵之間的長距離懸空區域。跨橋的底部或多或少都會有垂墜的問題，垂墜的程度取決於橋的長度及線材的種類，特別是中間的部分。
一般來說超過3-4公分以上的跨橋可能就需要設定支撐(因列印參數設定及線材種類不同)，在橋墩接觸橋面的部位可以添加倒角或圓角等設計緩解垂墜發生。3～4公分內較容易成功。
超過後失敗率會大幅提升
TPU、柔性材料更容易垂墜
因此，在設計時可以：
縮短橋接距離
在接點加入圓角
使用拱形結構分散應力
這些做法都能有效改善橋接品質。
3. 倒角與圓角能大幅降低翹曲問題
「翹曲（Warping）」是FDM列印最常見的失敗原因之一。尤其是ABS、PC、Nylon，這類高溫工程塑膠更容易因收縮造成翹曲。很多人會從熱床溫度、上膠水、艙體保溫、切片參數下手，但其實真正根本的問題，往往是模型本身應力過於集中。
尖角是翹曲的主要來源
最常發生翹曲的原因通常是底層的轉角角度過於尖銳，塑膠收縮時因為應力過大造成該區域與成形底板脫離。避免翹曲發生最快的方法是在轉角處添加倒角或圓角。雖然使用倒角或圓角並不能保證絕對不會再遇到翹曲問題，但可以有效避免該問題的發生。
因此，建議：
底部轉角增加圓角
使用倒角分散收縮力量
避免大面積直角平面
這些小細節，往往比調參數更有效。
另外，圓角除了改善翹曲更能：
提升外觀質感
提升受力表現
增加耐用性
添加倒角或圓角可以說是3D列印設計相當實用的技巧，不僅是底層，其他轉角部位也建議添加圓角及倒角的設計讓應力分布更加均勻，列印件更加完美。因此在3D列印設計中，倒角與圓角幾乎是基本功。
4. 牆體厚度建議使用噴嘴倍數
大多數FDM 3D列印機使用0.4mm噴嘴。
因此在設計牆厚時，建議使用0.4mm的倍數，例如0.8mm、1.2mm、1.6mm、2.0mm等。原因是切片軟體會依照噴嘴寬度生成路徑。
另外，若牆體厚度低於0.4mm，3D列印的切片軟體可能會將其視為0.4mm也有可能將其省略，造成尺寸或是外觀與預期不同。另外，太薄的牆在列印過程中可能會因為不穩定導致搖晃造成外觀不佳，後續再拆支撐或是使用過程中容易斷裂。
至於多少厚度才夠，則取決於模型外觀形狀、3D列印設備及使用的線材種類。牆體有其他部位相互支撐為佳；列印設備有艙體保溫的強度會比開放式的來的好很多；線材種類則以層間結合度好的線材表現較佳。
所以不能說厚度超過XX公厘就沒有問題了，在對薄型部件進行設計時，建議在設計完成後進行多次試印以檢查強度是否足夠進而調整
總之在3D建模時，牆厚規劃非常重要。
5. 列印擺放直接影響表面品質
Z軸方向層紋
使用FDM列印設備列印的模型不可避免會有明顯一層一層的堆疊痕跡(層紋)，這是因為FDM列印機相對設定較厚的層厚造成。Z軸的層紋可以透過調整“每一層的厚度(層厚)”設定而改善(一般是0.2mm層厚，光固化為0.05mm，因此光固化表面表現細膩)。
通常越小的層厚可以明顯感受到垂直方向摸起來會更滑順。然而，在遇到曲面的狀況，一般將曲面方向朝Z軸列印通常較滑順，如上兩圖進行比對可發現層紋問題在Z方向會有放大的傾向。
XY軸細節
與Z軸不一樣，X軸和Y軸的細節則是由噴嘴的“孔徑大小”決定。。若您的模型在XY方向有非常精細的細節(例如字體很細的名牌)，可以嘗試改用較小的噴嘴進行列印(市面上標準品為0.4mm，常見最細的為0.2mm；可想像筆尖0.3mm原子筆跟1mm螢光筆在寫字時的差異)。
很多人以為只要降低層厚就能改善品質，但其實X/Y軸細節極大受限於噴嘴孔徑。
因此想要層紋不明顯就調整層厚，想要XY細節更好就需要更換噴嘴孔徑。
這些都需要在設計階段先考慮。
6. FDM列印強度與受力方向高度相關
FDM 3D列印並非等向性材料。簡單來說：
X/Y方向強度通常遠高於Z軸。
因為Z軸是靠層與層之間熔接，因此層間永遠是最脆弱的位置。
所以如果受力方向與層紋平行，就很容易從中間裂開。因此設計時應優先考慮受力方向，若零件需要承受：
拉力
垂直衝擊
長期負載
就必須在設計階段考慮列印方向。
例如：
承力面盡量垂直層紋
避免Z軸方向直接受力
添加圓角降低應力集中
增加肋條補強
這些都能顯著提升強度。
7. 複雜造型不一定適合量產
很多人認為3D列印就是「想怎麼畫就怎麼印」。理論上沒錯，但實務上並非如此。造型越複雜，代表支撐越多，支撐越多代表列印時間越長，失敗風險越高，同時後處理越困難，意味著量產穩定性越差。
因此真正成熟的3D列印產品設計，通常反而會「刻意簡化」複雜度，或者說「順著3D列印逐層堆疊的特性」進行設計。尤其當進入：
小批量生產
列印農場
商業化量產
穩定性會比炫技更重要。
8. 善用拆件設計，提高列印效率
若模型真的過於複雜，建議不要硬印。可以改成：
分件列印
模組化設計
黏合組裝
這樣不但能降低支撐，提升成功率同時也提升表面品質，更能加快後處理，甚至還能縮短整體製作時間。這也是目前許多專業3D列印產品常見做法。
9. 雙噴頭與水溶性支撐是複雜模型的重要方案
若模型無法拆件，又存在大量懸空面，例如：
簍空結構
內部流道
複雜機構
大曲面支撐
則建議使用雙噴頭3D列印設備。
搭配異材質或是PVA水溶性、BVOH、HIPS等支撐材料。即可大幅改善後處理問題。
近年雙噴頭與多噴頭技術快速進步，例如：
Bambu Lab 雙噴頭系列
Raise3D 工業級雙噴頭設備
Snapmaker 多噴頭架構
都開始朝向更高效率、更少廢料與更穩定的異材質列印發展。
好的3D列印成果，從建模就已經決定
許多人認為3D列印失敗是設備問題，但實際上，真正決定列印品質與穩定性的核心，往往是設計本身。理解FDM 3D列印的原理後，建模思維也必須改變。
真正適合3D列印的模型，通常具備：
更少支撐
更合理受力
更穩定列印方向
更適合後處理
更容易量產
這也是為什麼「懂製造的建模」與「單純畫模型」之間，存在非常大的差異。當3D列印逐漸從興趣玩具進入正式產品開發與數位製造流程後，如何依照FDM特性進行建模設計，將會是決定效率與品質的重要關鍵！
